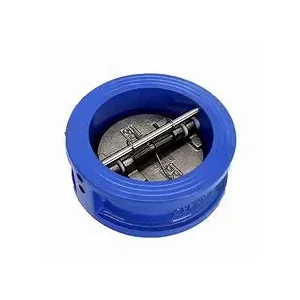

کاسٹ آئرن تتلی چیک والو

ہمارے کاسٹ آئرن تتلی چیک والو کا ویفر قسم کا کنکشن انسٹال کرنا آسان بنا دیتا ہے۔ اس کو دو فلانگس کے مابین مضبوطی سے کلپ کیا جاسکتا ہے ، جس سے تنصیب کی بہت سی جگہ بچ جاتی ہے ، اور خلائی مجبوری پائپ لائن لے آؤٹ منظرناموں کے لئے بہت موزوں ہے۔

ساخت اور کام کرنے کا اصول

(i) ساختی ڈیزائن

کاسٹ آئرن ویفر چیک والو بنیادی طور پر بنیادی حصوں پر مشتمل ہوتا ہے جیسے والو باڈی ، والو ڈسک ، والو اسٹیم ، بہار (کچھ ماڈلز سے لیس)۔ والو باڈی کاسٹ آئرن میں کاسٹ کیا جاتا ہے ، جو پورے والو کے لئے ٹھوس مدد اور مستحکم ساختی بنیاد فراہم کرتا ہے۔ چیک فنکشن کو حاصل کرنے کے لئے والو ڈسک ایک کلیدی جزو ہے۔ اس کی شکل اور ساختی ڈیزائن مختلف کام کے حالات کے مطابق مختلف ہوتا ہے۔ عام شکلوں میں سنگل ڈسک اور ڈبل ڈسک شامل ہیں۔ والو اسٹیم کا استعمال والو ڈسک کو مربوط کرنے اور اس کی نقل و حرکت کی رفتار کی رہنمائی کے لئے استعمال کیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ والو ڈسک کھولنے اور بند ہونے کے دوران درست اور آسانی سے حرکت کرتی ہے۔ کچھ چیک والوز چشموں سے لیس ہیں۔ موسم بہار کا کام والو ڈسک کو بند کرنے ، بند ہونے پر سگ ماہی کو بڑھانے اور پانی کے ہتھوڑے کی موجودگی کو کسی خاص حد تک کم کرنے میں مدد فراہم کرنا ہے۔

(ii) کام کرنے کا طریقہ کار

جب میڈیم معمول کی سمت میں بہتا ہے تو ، میڈیم کے ذریعہ پیدا ہونے والا دباؤ والو ڈسک کو اپنی کشش ثقل اور موسم بہار کی ممکنہ مزاحمت پر قابو پانے کے لئے دباؤ ڈالے گا ، تاکہ والو ڈسک والو کے تنے یا پن شافٹ کے گرد گھومے۔ اس وقت ، میڈیم آسانی سے والو سے گزر سکتا ہے ، اور پائپ لائن کا پورا نظام عام بہاؤ کی حالت میں ہے۔ ایک بار جب میڈیم کے پیچھے بہنے کا رجحان ہوتا ہے تو ، میڈیم کے بیک فلو اور والو ڈسک کی کشش ثقل کے ذریعہ پیدا ہونے والا الٹ دباؤ خود ہی والو ڈسک کو مخالف سمت میں تیزی سے گھومنے اور والو سیٹ پر مضبوطی سے فٹ ہونے کا سبب بنے گا ، اس طرح میڈیم کے ریفلوکس چینل کو کاٹ ڈالے گا ، اور اس بات کو یقینی بنائے گا کہ پائپ لائن سسٹم میں ہمیشہ ایک ون وے کو برقرار رکھتا ہے۔

تکنیکی پیرامیٹرز
